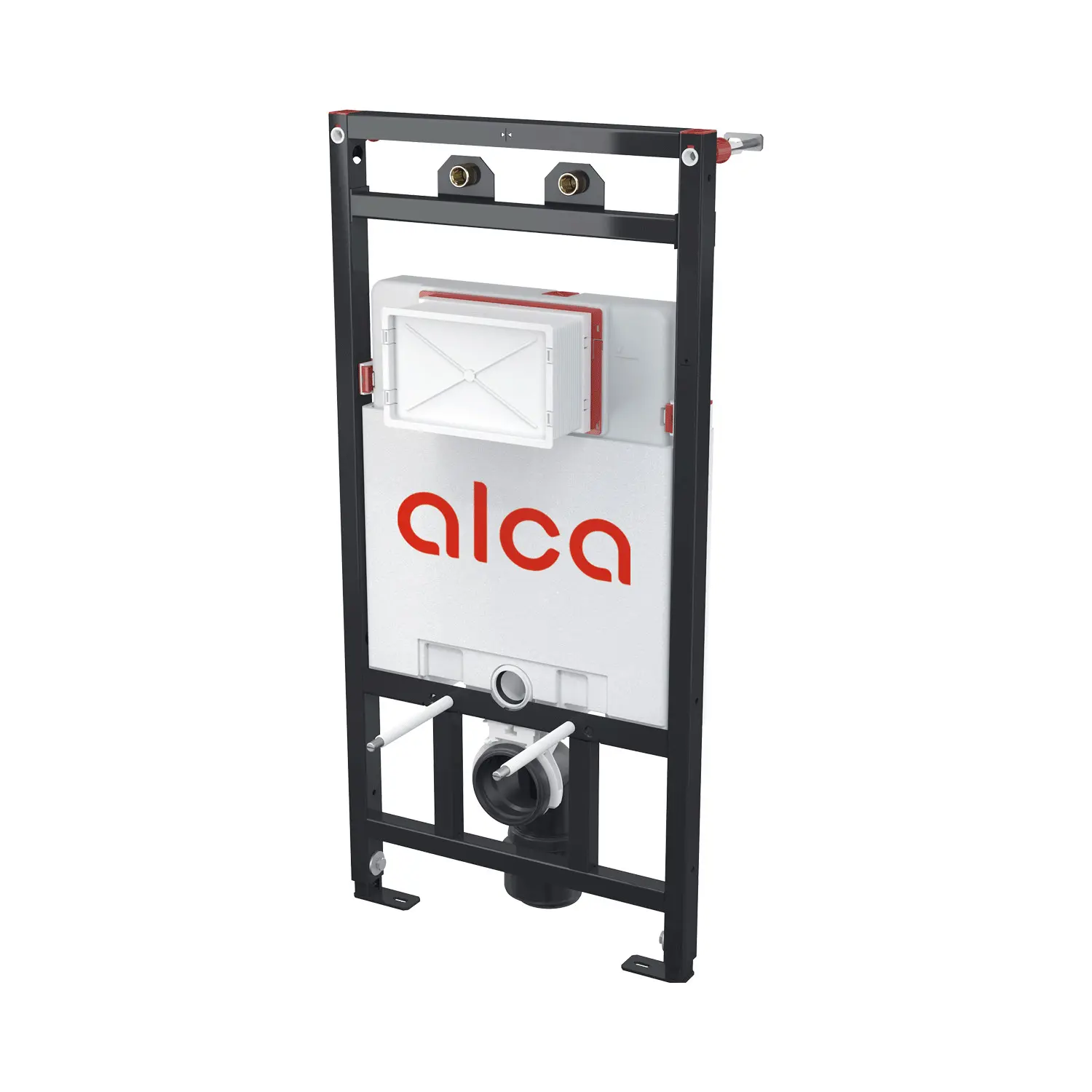

Alcadrain Inbouwreservoirs – Voorwandinstallatie Voor Spoelbak, Met Inbouwreservoir, Bouwhoogte 1,07 M A108F/1100

Montageframe met inbouwreservoir voor uitloop DN90/110 en mengkraan

• voor montage van wandbevestigingen
• voor hangende uitloop met ankerboutafstand tot 420 mm en afvoer Ø90/110
• voor montage aan een dragende muur of in een gipsplaatconstructie

Kenmerken

• voor de wandaansluiting
• Ingebouwd reservoir voor het spoelen van de uitloop
• in hoogte verstelbare scheidingswanden
• draaistang voor montage van wandbevestigingen met een afstand van 65-150 mm
• hoekstopkraan met mogelijkheid tot aansluiting op het Mepla leidingsysteem
• het frameontwerp maakt bevestiging aan een afzonderlijke voldoende dragende gipsplaatwand of vóór een dragende wand mogelijk
• het geïnstalleerde systeem wordt bedekt met gipsplaat en er is geen extra versteviging of verankering nodig
• constructie van de polystyrene isolatie voorkomt dauw op het reservoiroppervlak en dempt de overdracht van trillingen van het reservoir naar de bouwconstructie
• dual flush onafhankelijk regelbaar met hygiëne reserve
• montage zonder gereedschap
• wateraansluiting achter of boven in het midden
• Reservoir is uit één stuk gemaakt en is daardoor 100% waterdicht
• Servicegatafdekking vereenvoudigt installatie en voorkomt binnendringen van vocht en vuil

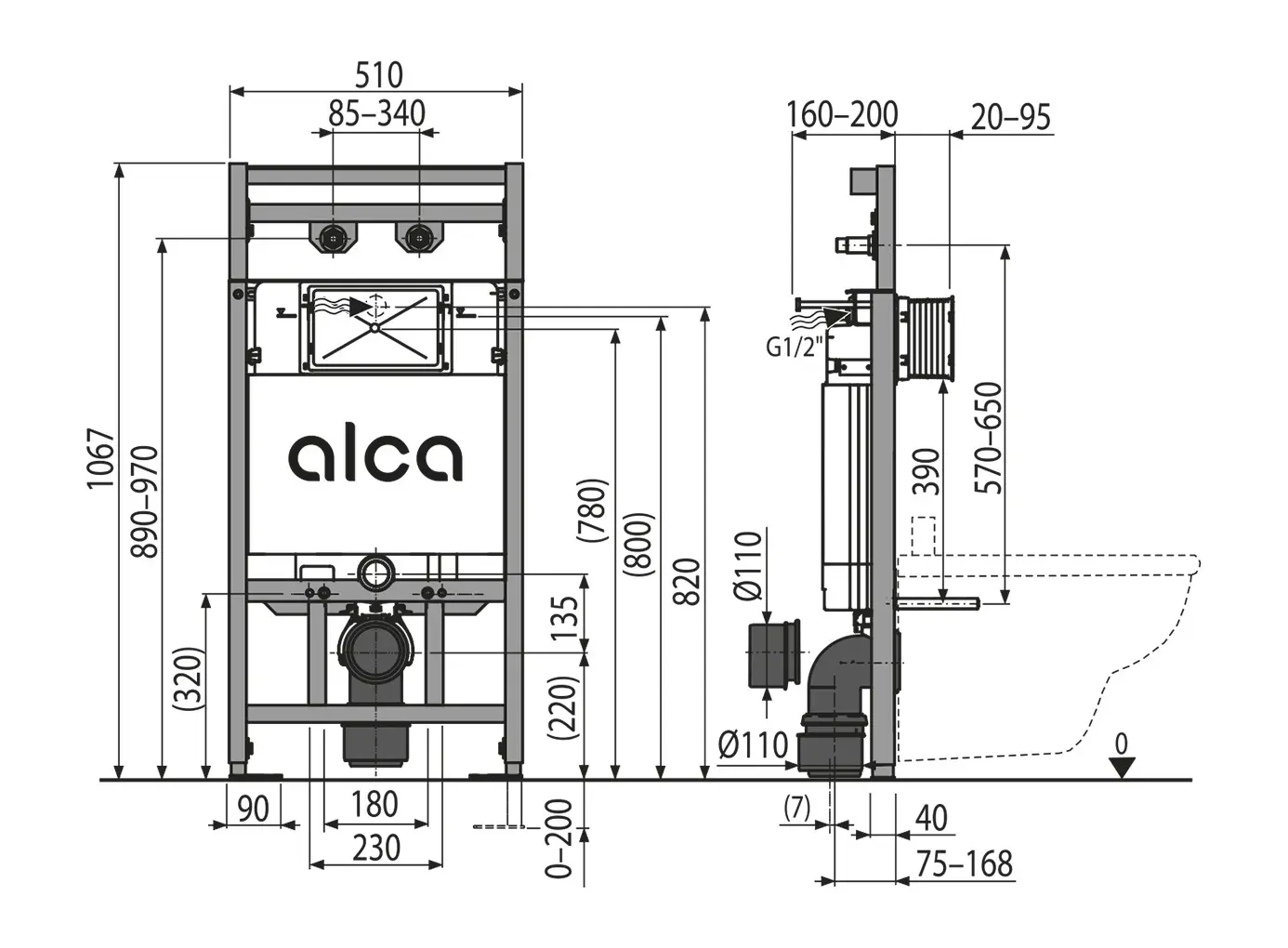

• verstelbare uitschuifbare poten in het bereik van 0-200 mm
• instelbare montagediepte, 20–95 mm
• bouwdiepte 125 mm, met afvoerbocht 160 mm
• materiaal: metaal met poedercoating

Technische gegevens

• wateraansluiting van achteren of van boven via montagegaten G1/2″.
• Functioneel waterdrukbereik 0,05 – 0,8 MPa
• aanbevolen waterdrukbereik 0,3 – 0,6 MPa
• grote spoeling 6 – 9 l
• kleine spoeling 2,5 – 3,5 l
• standaard voor grote doorspoelinstelling 6 l
• standaard kleine doorspoelinstelling 3 l
• hygiënische reserve 3 l
• watervolume in het reservoir 9 l
• belastingstest 400 kg

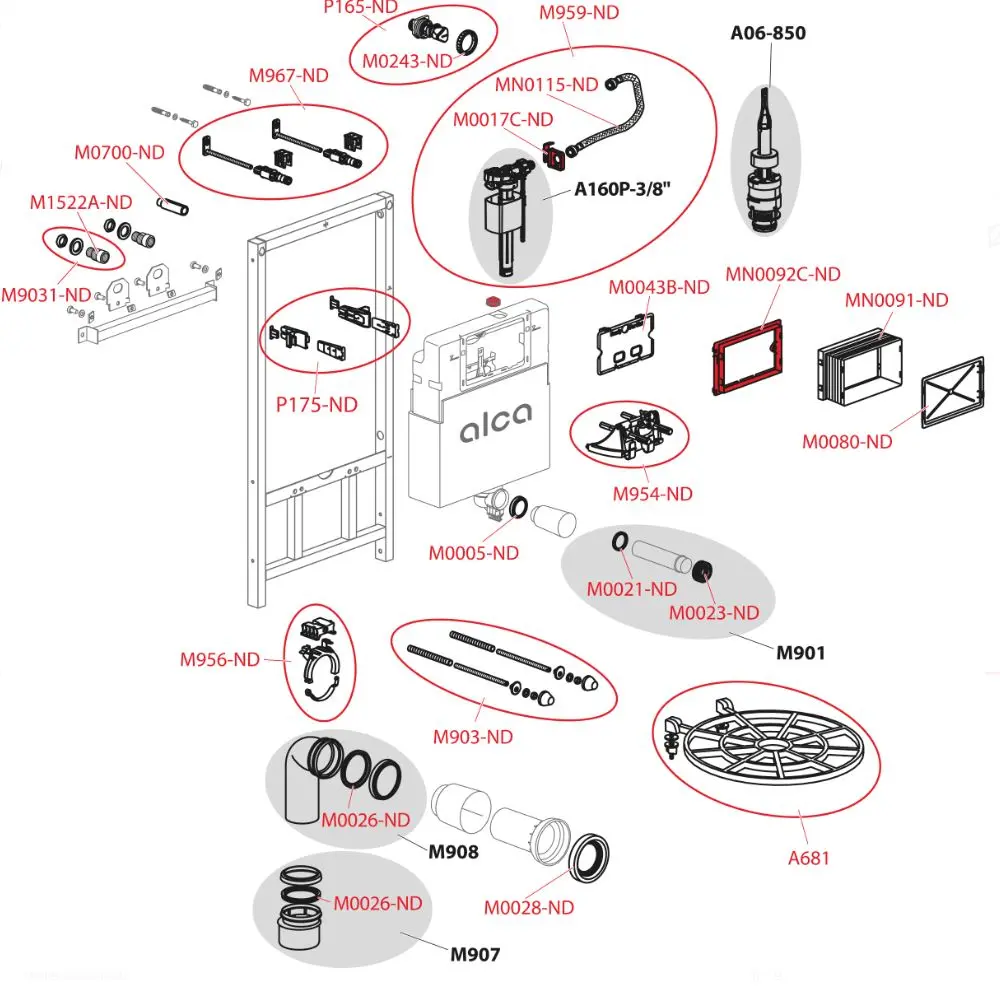

Verpakkingsinhoud

• reservoir met vul- en aftapaankraan
• zelfdragend frame
• 1/2″ fitting voor wateraansluiting met geïntegreerde Schell hoekstopkraan 1/2″–3/8″
• bevestigingsset: schroef Ø8×60 – 4 stuks, plug Ø12 – 4 stuks
• Aansluitfitting G1/2″-G1/2″
• bevestigingsset voor de bevestiging van de toiletpot: draadstang M12 – 2 st., ringen – 4 st., dop – 2 st., moer – 2 st., draadbeschermer – 2 st.
• Afvalbocht HT 90/110 met afdichting
• bevestigingsset: schroef Ø8×60 – 4 stuks, plug Ø12 – 4 stuks
• inlaat pakking, polypropyleen wartel, wikkelelement
• Afvoerpakking, polypropyleenverbinding, kabelafdichting
• tweedelige afdekking voor servicegaten, gemakkelijk in te korten
