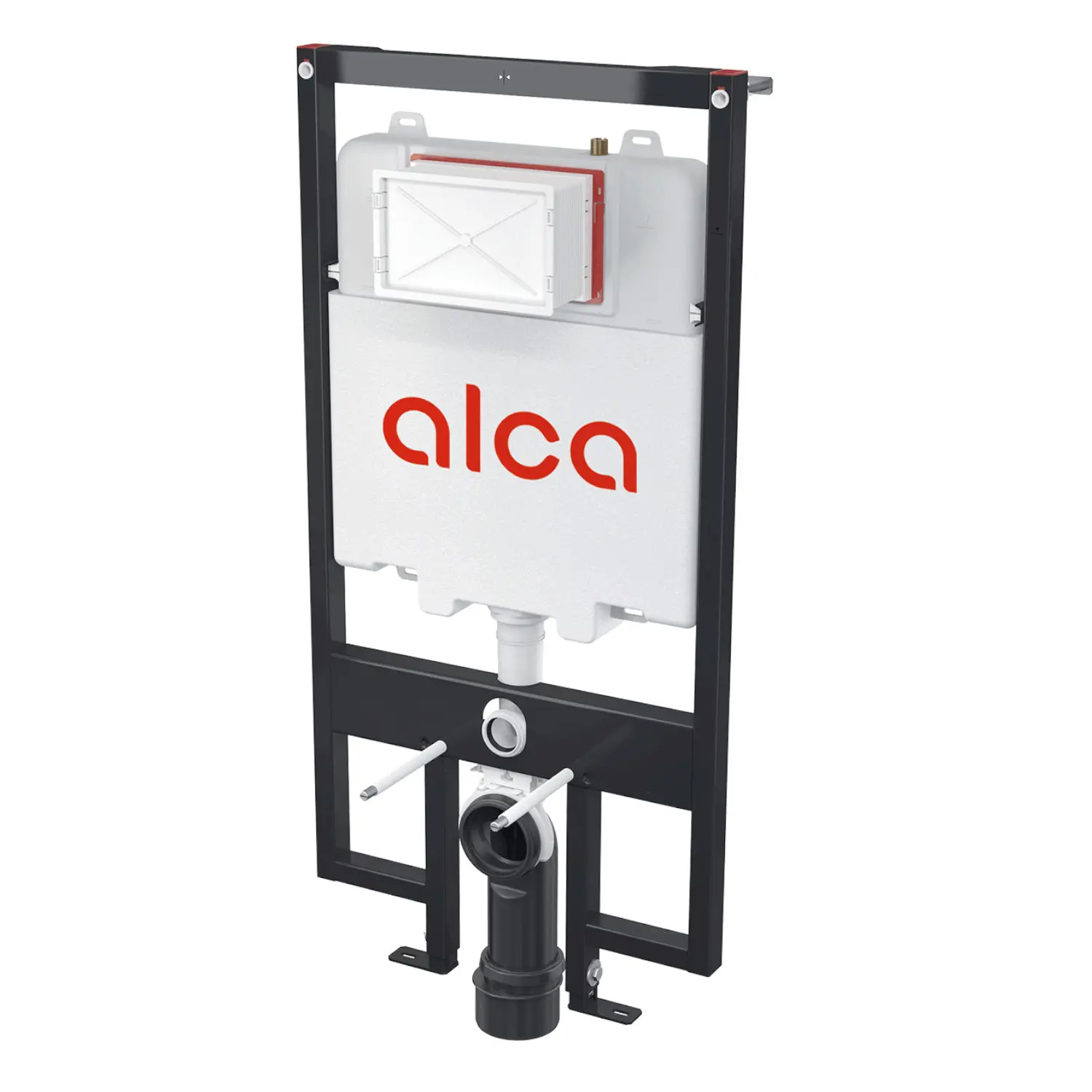

Alcadrain Inbouwreservoirs – Wandgemonteerde Installatie Voor Hangend Toilet, Voor Droge Installatie, Bouwhoogte 1,17 M AM1101/1200

Voorwandinstallatiesysteem voor droge installatie (in gipsplaat)

• voor wandcloset

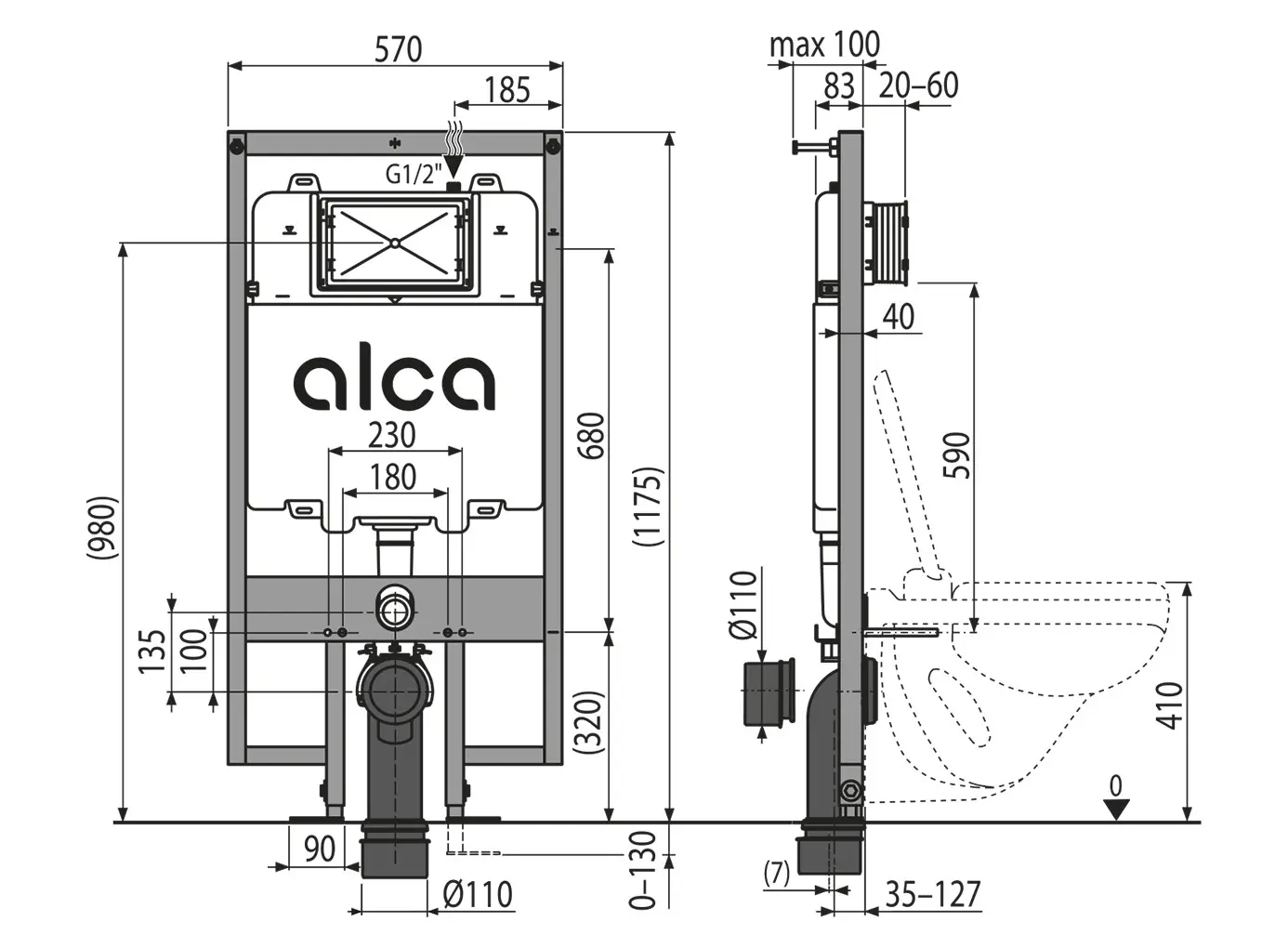

• voor montage voor een dragende muur of in een gipsplaatconstructie, bouwdiepte slechts 84 mm
• voor vloerdikte 0-100 mm
• voor montage van een hangend toilet met een hartafstand van 180 mm of 230 mm

Kenmerken

• zichtbare markering van de waterpas en middellijn
• hoekstopkraan met mogelijkheid tot aansluiting op het Mepla leidingsysteem
• het frameontwerp maakt bevestiging aan een afzonderlijke voldoende dragende gipsplaatwand of vóór een dragende wand mogelijk
• het geïnstalleerde systeem wordt bedekt met gipsplaat en er is geen extra versteviging of verankering nodig
• constructie van de polystyrene isolatie voorkomt dauw op het reservoiroppervlak en dempt de overdracht van trillingen van het reservoir naar de bouwconstructie
• dual flush spoeling onafhankelijk instelbaar met hygiënische reserve
• compatibel met alle Alca bedieningspanelen
• montage zonder gereedschap
• wateraansluiting achter of boven in het midden
• Reservoir is uit één stuk gemaakt en is daardoor 100% waterdicht
• Servicegatafdekking vereenvoudigt installatie en voorkomt binnendringen van vocht en vuil
• inbouwdiepte instelbaar van 20-60 mm
• bouwdiepte 84 mm
• verstelbare verlengpoten van 0-100 mm
• materiaal draagconstructie: metaal met poedercoating

Technische gegevens

• wateraansluiting van achteren of van boven via montagegaten G1/2″.
• Functioneel waterdrukbereik 0,05 – 1,6 MPa
• aanbevolen waterdrukbereik 0,3 – 0,5 MPa
• standaard voor grote doorspoelinstelling 6 l
• standaard kleine doorspoelinstelling 3 l
• hygiënische reserve 3 l
• watervolume in het reservoir 9 l
• belastingstest 400 kg

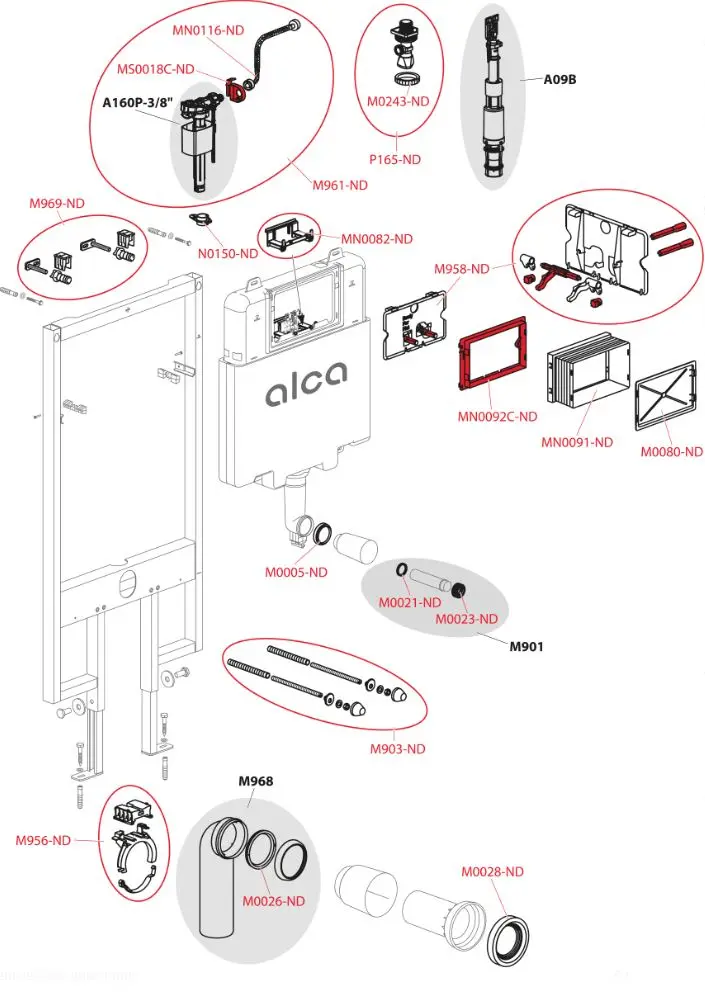

Verpakkingsinhoud

• reservoir met vul- en aftapaankraan
• zelfdragend frame
• 1/2″ fitting voor wateraansluiting met geïntegreerde Schell hoekstopkraan 1/2″–3/8″
• bevestigingsset: schroef Ø8×60 – 4 stuks, plug Ø12 – 4 stuks
• Aansluitfitting G1/2″-G1/2″
• bevestigingsset voor de bevestiging van de toiletpot: draadstang M12 – 2 st., ringen – 4 st., dop – 2 st., moer – 2 st., draadbeschermer – 2 st.
• Slim HT 90/110 afvalknie
• inlaat pakking, polypropyleen wartel, wikkelelement
• Afvoerpakking, polypropyleenverbinding, kabelafdichting
• set installatiedoppen om de aansluitgaten te beschermen tijdens de installatie van het systeem
• tweedelige afdekking voor servicegaten, gemakkelijk in te korten
