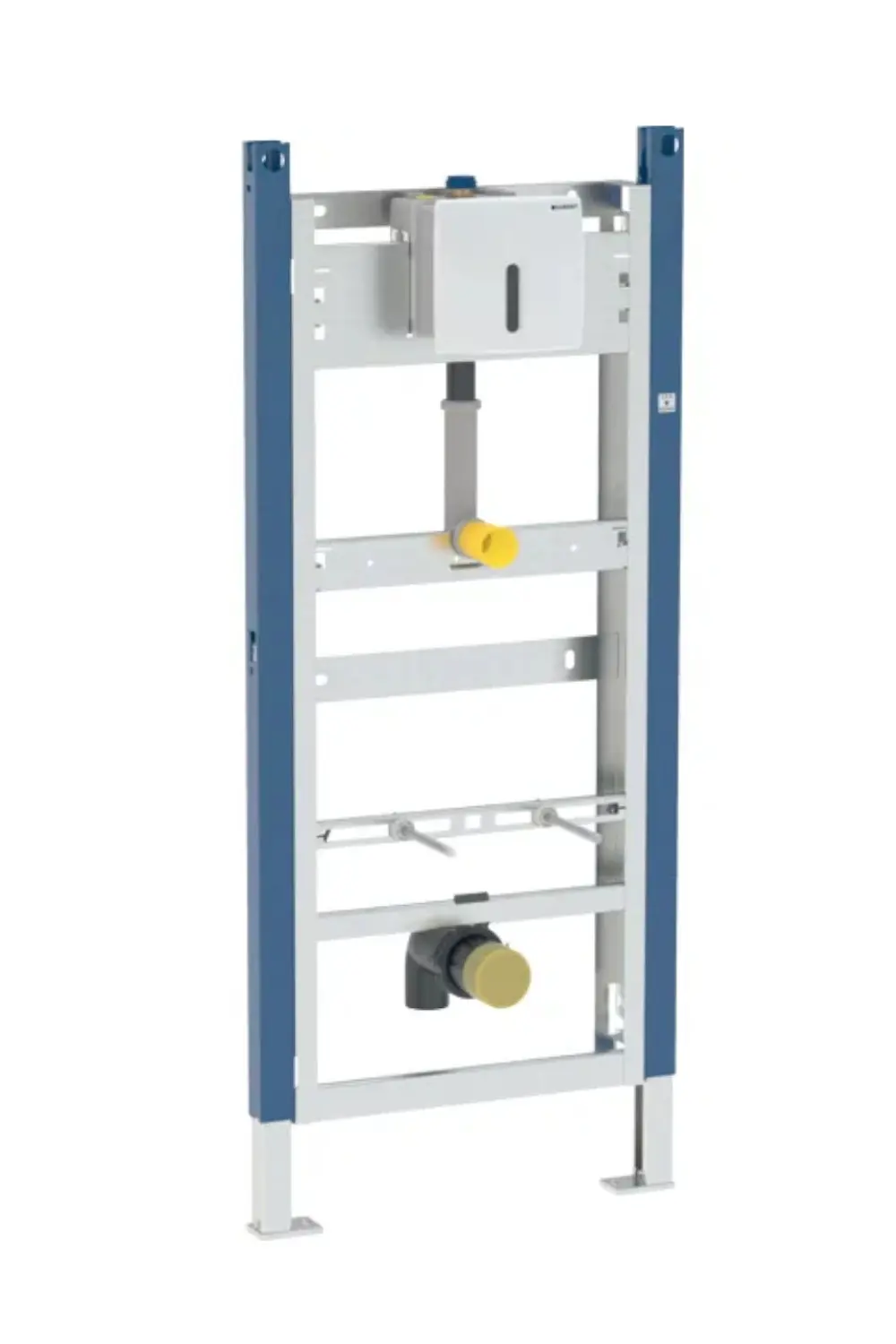

Geberit Duofix – Inbouwframe Voor Urinoir, Met Spoelbediening, Hoogte 1,1 Tot 1,3 M, Mat Chroom 111.695.46.5

Bevestigingselement Geberit Duofix voor urinoir, met urinoirspoeling Basic

• universeel, hoogte 112-130 cm
• knop uitvoering: mat chroom
• voor droogbouw
• voor inbouw in voorzetwandinstallaties halfhoog of zo hoog als de ruimte
• voor montage in systeemwanden zo hoog als de ruimte
• voor montage van urinoirs
• Voor montage van bediening van Basic urinoirspoeling (vanaf productiejaar 2013)
• voor een vloerdikte van 0-20 cm
• niet geschikt voor urinoirs met sproeikop

Kenmerken

• zelfdragend frame met poedercoating
• het frame is bovenaan open
• frame met boorgaten ø 9 mm voor bevestigen in de houtskeletbouw
• frame met gaten voor bevestiging van de set voor verankering in de wand Geberit Duofix voor installatie-elementen met het frame open aan de bovenkant
• gegalvaniseerde steunen, verstelbaar 0-20 cm
• draaibare voetplaten
• diepte vloerbevestigingsconsole passend aan de inbouw in U-profielen UW 50 en UW 75 en Geberit Duofix systeemprofielen
• bevestiging voor toevoer Ø 32 mm in hoogte verstelbaar
• bevestiging voor aansluitbocht, in hoogte instelbaar en geluidsgeïsoleerd
• urinoirbevestigingen M8, in breedte en hoogte verstelbaar

Technische gegevens

• volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer 0,3 l/sec
• Volumestroom bij een druk van 1 bar met doorstromingsbegrenzer 0,18 l/sec
• berekende volumestroom 0,22 l/sec
• spoeltijd, instelbereik 1-15 sec
• doorspoeltijd, instelbereik 7 sec
• materiaal staal

De verpakking bevat

• wandframe R 1/2″
• afdekking voor ruwbouw
• aansluitbocht van PE-HD, Ø 63 / 50 mm
• afdichting Ø 57 / 50 mm
• Sifon voor urinoir Ø 50 mm, met afdichting op urinoir
• aansluitbuis tussen toevoer Ø 32 mm en urinoir, met afdichting op urinoir
• set voor ruwe montage voor de bediening van urinoirspoeling met afsluitklep
• completeringsset voor elektronische bediening van de urinoirspoeling van Geberit urinoirs
• bevestigingsmateriaal voor urinoir
• 2 draadstangen M8
• bevestigingsmateriaal
