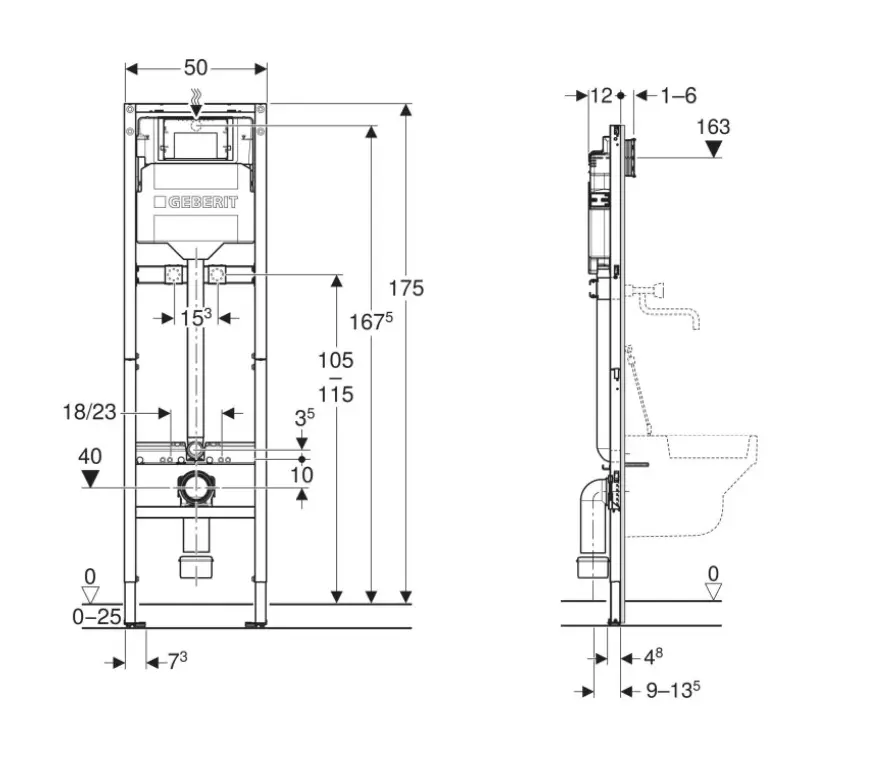

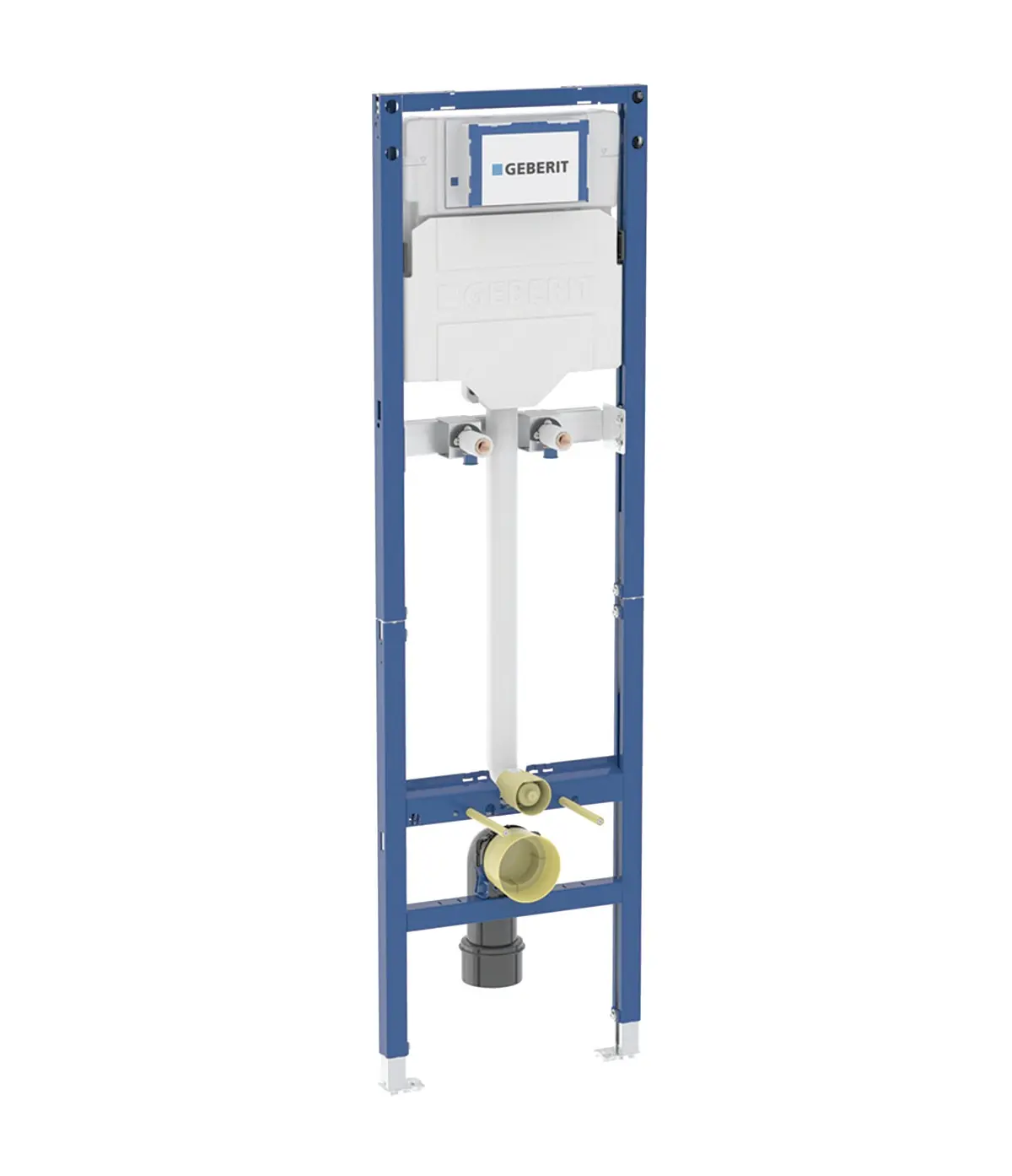

Geberit Duofix – Installatie-element Voor Uitstortgootsteen, 175 Cm, Met Inbouwspoelreservoir Sigma 12 Cm 111.565.00.2

Bevestigingselement Duofix voor gootsteen, met inbouwreservoir Sigma 12 cm

Gebruiksdoel

• Voor metalen en houten paalwanden
• Voor Geberit Duofix systeemwanden
• Voor installatie in voorwanden die gedeeltelijk hoog zijn of hoog tot de hoogte van de kamer
• Voor installatie in scheidingswanden met kamerhoogte
• Voor vloerdiktes van 0-25 cm
• Voor installatie van de Publica gootsteen met wandmengkraan
• Voor wandgemonteerde kranen

Eigenschappen

• Statisch zelfdragend frame, beschermd tegen corrosie door poedercoating
• Frame verdeeld in twee delen
• Frame voor wandtoiletten met aansluitmaten volgens EN 33 en een uitbouw tot 70 cm
• Met uittrekbare plaat voor zijdelingse montage boven het montage-element op metalen of houten profielen of op Geberit Duofix systeemstandaards
• Alternatieve montagepositie voor muurankers
• Hakplaten kunnen worden gedraaid, geschikt voor montage in UW 50 en UW 75 U-profielen
• De voetplaten kunnen zonder gereedschap en zonder extra onderdelen in de Geberit Duofix systeemrail worden geïnstalleerd
• Gegalvaniseerde steunen, beschermd tegen corrosie, met antislipeigenschappen
• Inbouwspoelkast Geberit Sigma 12 cm, met dauwbescherming
• Voor bediening vanaf de voorzijde, geschikt voor 1 spoelhoeveelheid, 2 spoelhoeveelheden en Start/Stop spoelen
• Bij fabrieksinstellingen is onmiddellijk extra spoelen mogelijk
• Installatie- en onderhoudswerkzaamheden aan het spoelreservoir zonder gereedschap
• Waterinlaat aan de achterkant of in het midden bovenaan
• Ruw montagedeksel voor servicegat met inkortmogelijkheid, beschermt tegen vocht en vuil
• Dwarsbalk voor fittingaansluiting gegalvaniseerd
• Plaat voor kraanaansluiting, in hoogte verstelbaar

Technische gegevens:

• Flowdruk 10-1000 kPa
• Watertemperatuur max. 25 °C
• Spoelhoeveelheid, fabrieksinstelling 6 / 3 l
• Grote spoelhoeveelheid 4,5 / 6 / 7,5 l
• Kleine spoelhoeveelheid 3-4 l
• Debiet bij 3 bar 0,16 l/s
• Minimale overdruk 10 kPa
• Berekend debiet 0,09 l/s

Leveringsomvang

• Waterinlaat R 1/2″, geschikt voor MasterFix en MeplaFix, met geïntegreerd hoekventiel en handwiel
• 2 muurplaten Rp 1/2″ / R 1/2″, geschikt voor MeplaFix
• 2 geluidsisolerende onderleggers
• 2 geluidsisolerende kokers
• Afdekking voor ruwe montage voor servicegat
• Aansluitset voor WC, Ø 90 mm
• Verbindingsboog 90° van PE-HD, Ø 90 mm
• Doorvoertule van PE-HD, Ø 90 / 110 mm
• Bevestigings- en beschermingsmateriaal

Wandmontageset niet inbegrepen, moet apart worden besteldþ
