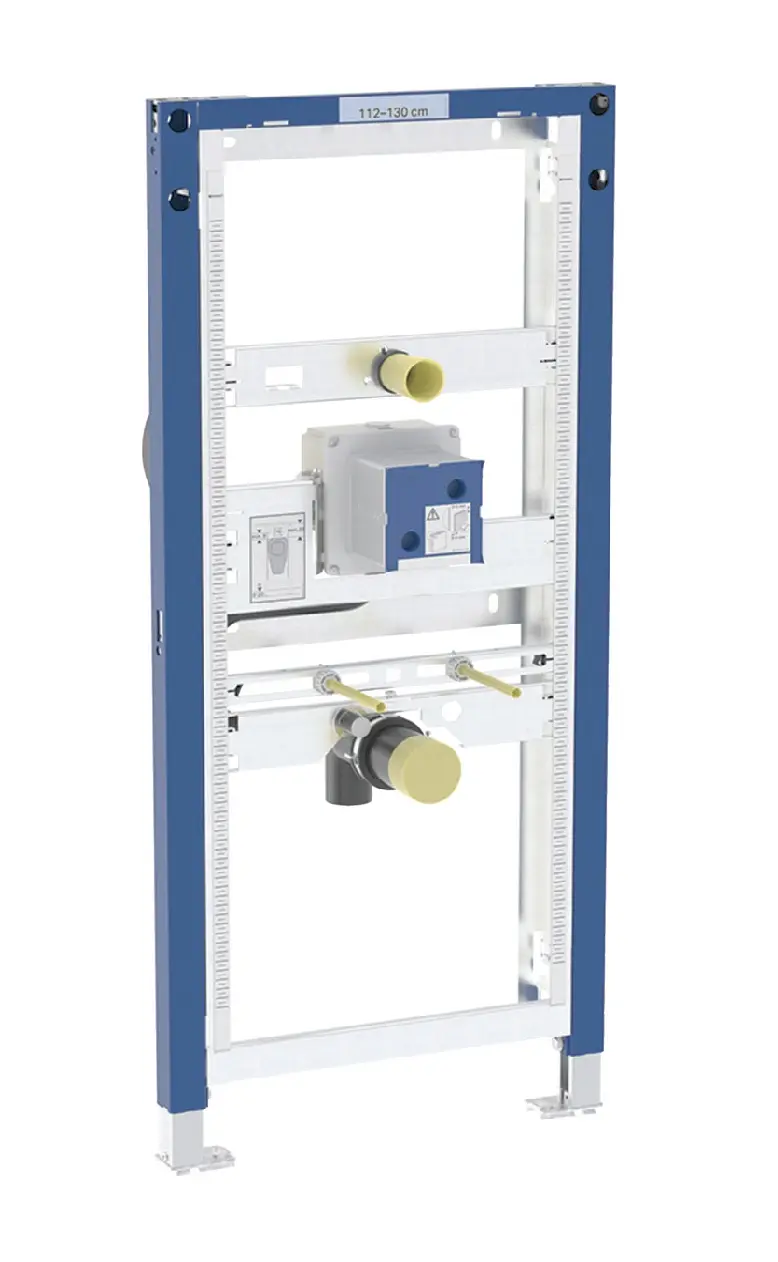

Geberit Duofix – Montage-element Voor Urinoir, 112-130 Cm, Universeel, Voor Verborgen Spoelbediening Van Urinoir 111.689.00.2

Duofix universeel inbouwelement voor urinoir, voor verborgen spoelregeling van Basic urinoirs

Doel van gebruik

• Voor metalen en houten paalwanden
• Voor Geberit Duofix systeemwanden
• Voor installatie in voorwanden die gedeeltelijk hoog zijn of hoog tot de hoogte van de kamer
• Voor installatie in scheidingswanden met kamerhoogte
• Voor vloerdiktes van 0-25 cm
• Voor vlakke bediening van Geberit urinoirs met verborgen installatie, vandaalbestendig
• Voor montage van urinoirs

Kenmerken

• Statisch zelfdragend frame, beschermd tegen corrosie door poedercoating
• Met uittrekbare plaat voor zijdelingse montage boven het montage-element op metalen of houten profielen of op Geberit Duofix systeemstandaards
• Alternatieve montagepositie voor muurankers
• Hakplaten kunnen worden gedraaid, geschikt voor montage in UW 50 en UW 75 U-profielen
• De voetplaten kunnen zonder gereedschap en zonder extra onderdelen in de Geberit Duofix systeemrail worden geïnstalleerd
• Gegalvaniseerde steunen, beschermd tegen corrosie, met antislipeigenschappen

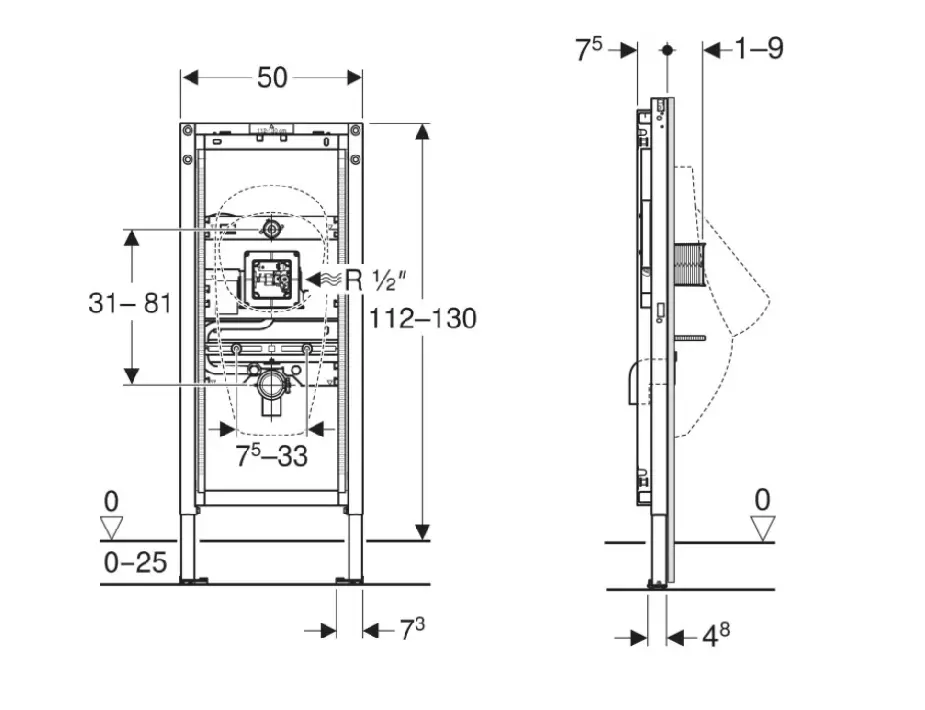

• Hoogte van het aan het urinoir aan te passen element, 112-130 cm
• Universele spoelbox voor het regelen van de doorspoeling van Geberit urinoirs
• Klem voor elektriciteitsaansluiting in inbouwdoos
• Wateraansluiting rechts op inbouwdoos
• Wateraansluiting geschikt voor MasterFix en MeplaFix
• Wandframe voor montage zonder gereedschap
• Vooraf geïnstalleerde afsluitklep met bediening
• Met ingebouwde buismantel voor het spoelen van de leiding
• Afdekking voor het servicegat achter het urinoir
• Afdekking voor sparingskoker 10,5 x 10,5 cm zonder gereedschap inkortbaar
• Flexibele toevoerslang met leiding en geïntegreerde terugslagklep
• Uitgerust met een pijpbeschermer om de sensor aan te sluiten op de geurstop van de urinoirspoelregeling
• Bevestiging voor inlaat Ø 32 mm in hoogte verstelbaar
• Bevestiging voor aansluitbocht, in hoogte instelbaar en geluidsgeïsoleerd
• Urinoirbevestigingen M8, in breedte en hoogte verstelbaar
• Dragende dwarsbalken met markering in het midden, zonder gereedschap verstelbaar
• Extra bevestiging voor urinoir met toebehoren mogelijk
• Met accessoires converteerbaar naar urinoirs met sproeikop

Technische gegevens

• Stromingsdruk 100-800 kPa
• Watertestdruk max. 1600 kPa
• Testdruk lucht / inert gas max.300 kPa
• Watertemperatuur max. 30 °C
• Debiet bij een druk van 1 bar zonder doorstromingsbegrenzer 0,3 l/s
• Stromingsdruk bij een druk van 1 bar met doorstromingsbegrenzer 0,24 l/sec
• Materiaal Staal

Leveringsomvang

• Wandframe R 1/2″
• Afdekking voor ruwe montage met deksel
• Verbindingsboog van PE-HD, Ø 50 / 63 mm
• Bevestigings- en beschermingsmateriaal

Bouwpakket voor schotmontage niet inbegrepen – moet apart worden besteld
