Geberit Duofix – Voorwandelement Voor Urinoir, 98 Cm, Universeel, Voor Planchetbediening 111.617.00.1

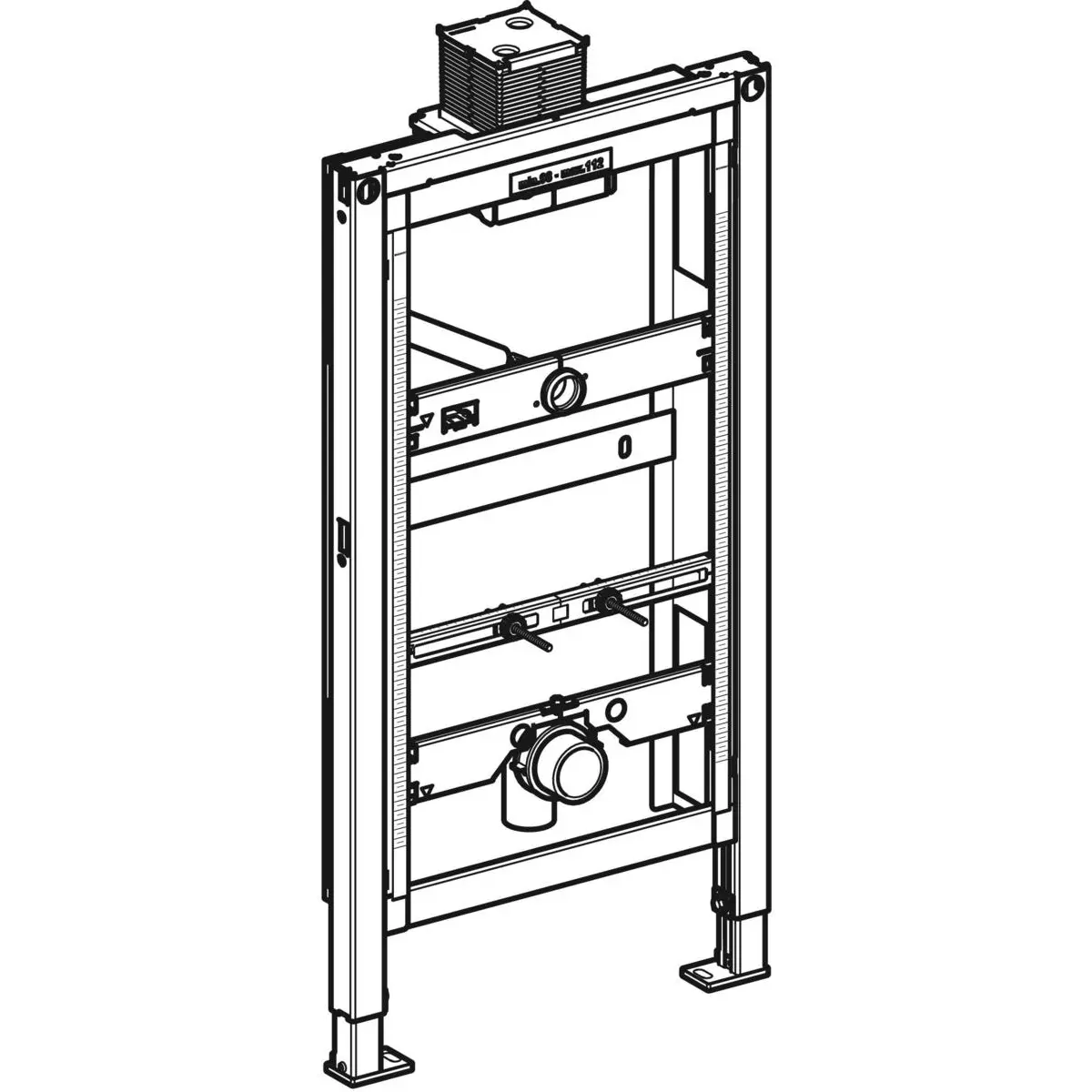

Universeel installatie-element Duofix voor urinoir, voor bediening van bovenaf

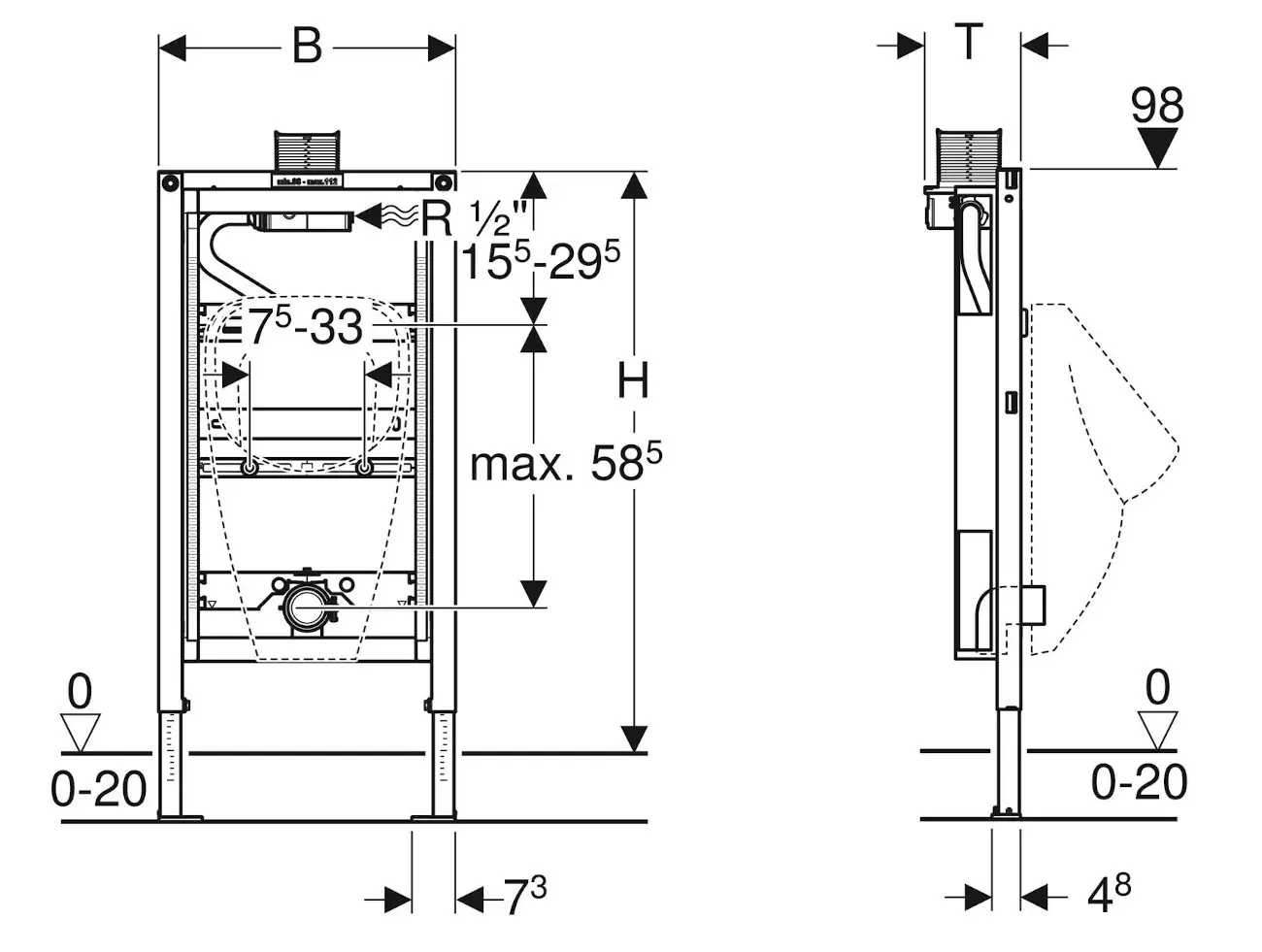

• bouwhoogte: 98 cm (H)
• afmetingen: B = 50 cm, T = 16,5 cm

Gebruiksdoel

• Voor droogbouwconstructies
• Voor de montage in deelhoge voorwandinstallaties
• Voor montage in deelhoge Geberit Duofix systeemwanden
• Voor montage van urinoirs
• Voor montage van pneumatische bediening van Geberit urinoirspoeling (vanaf productiejaar 2009)
• Voor vloerdiktes van 0-20 cm

Kenmerken

• Zelfdragend frame, gepoedercoat
• Frame met geboorde openingen Ø 9 mm voor bevestiging in houten constructies
• Verzinkte steunen
• Steunen verstelbaar 0-20 cm
• Steunen met antisliplaag
• Draaibare voetplaten
• Diepte van de vloerbevestigingsconsole is geschikt voor montage in UW 50 en UW 75 U-profielen en Geberit Duofix systeemprofielen
• Universele inbouwdoos voor bediening van Geberit urinoirspoelingen
• Wateraansluiting rechts op inbouwdoos
• Wateraansluiting geschikt voor MasterFix en MeplaFix
• Wandframe voor montage zonder gereedschap
• Afsluiter met inregelventiel, voorgemonteerd
• Met ingebouwde buismantel voor het spoelen van de leiding
• Afdekking voor sparingkoker 10,5 x 10,5 cm zonder gereedschap inkortbaar
• Spoelslang, buigbaar
• Spoelslang met geleiding ter voorkoming van stilstaand water
• Bevestiging voor toevoer Ø 32 mm in hoogte verstelbaar
• Bevestiging voor aansluitbocht, in hoogte instelbaar en geluidsgeïsoleerd
• Urinoirbevestigingen M8, in breedte en hoogte verstelbaar
• Dragende dwarsbalken met markering van het midden, zonder gereedschap verstelbaar
• Extra bevestiging voor urinoir met toebehoren mogelijk
• Kan met accessoire worden omgebouwd op urinoirs met sproeikop

Technische gegevens

• Druk bij doorstroming: 100-800 kPa
• Maximale testdruk water: 1600 kPa
• Maximale testdruk lucht/inert gas: 300 kPa
• Maximale watertemperatuur: 30 °C
• Volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer: 0,3 l/s
• Volumestroom bij een druk van 1 bar met doorstromingsbegrenzer: 0,18 l/s

Leveringsomvang

• Wandframe R 1/2″
• Afdekking met dop voor ruwe montage
• Aansluitbuis tussen toevoer Ø 32 mm en urinoir, met afdichting op urinoir
• Beschermdop
• Aansluitbocht van PE-HD, Ø 63/50 mm
• Beschermdop
• Afdichting Ø 57/50 mm
• Sifon voor urinoir Ø 50 mm, met afdichting op urinoir
• 2 draadstangen M8
• Bevestigingsmateriaal
• de bouwset voor voorwandmontage niet meegeleverd, moet apart worden besteld
