Geberit Spoelsystemen – Urinoirstuursystemen Met Pneumatische Spoelactivering, Bedieningsplaat Mambo, Geborsteld Rvs 116.013.FW.1

Bediening van urinoirspoeling met pneumatische bediening, Mambo bedieningsknop

• Voor handmatige bediening van urinoirspoeling
• Voor Geberit installatie-elementen voor urinoir met frontbediening
• Voor Geberit installatie-elementen voor urinoir met bovenbediening
• Voor montage in ruwbouwsets voor bediening van Geberit urinoirspoeling (vanaf productiejaar 2009)

Kenmerken

• Bedieningsplaat met veiligheidsvergrendeling
• (pneumatische) instelling van de spoeltijd met luchtsproeiers
• Lage bedieningskracht
• Kleine slagbeweging
• Activering van de spoeling bij loslaten van de bedieningsknop
• Het spoelvolume kan met de regelschroef van de ruwbouwset tot 0,5 l per spoeling worden gereduceerd
• Kraangroep II conform DIN 4109
• kleur: geborsteld roestvrij staal
• materiaal: roestvrij staal

Technische specificaties

• Doorstromingsdruk 100-800 kPa
• Maximale testdruk water 1 600 kPA
• Maximale testdruk lucht / inert gas 300 kPA
• Relatieve luchtvochtigheid <100%
• Maximale watertemperatuur 30 °C
• Bedieningskracht <12 N
• Volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer 0,3 l/s
• Volumestroom bij een druk van 1 bar met doorstromingsbegrenzer 0,18 l/s
• Berekende volumestroom 0,22 l/s
• Minimale overdruk voor berekend doorstromingsvolume 100 kPa
• Spoeltijd, instelbereik 4/8/12 s

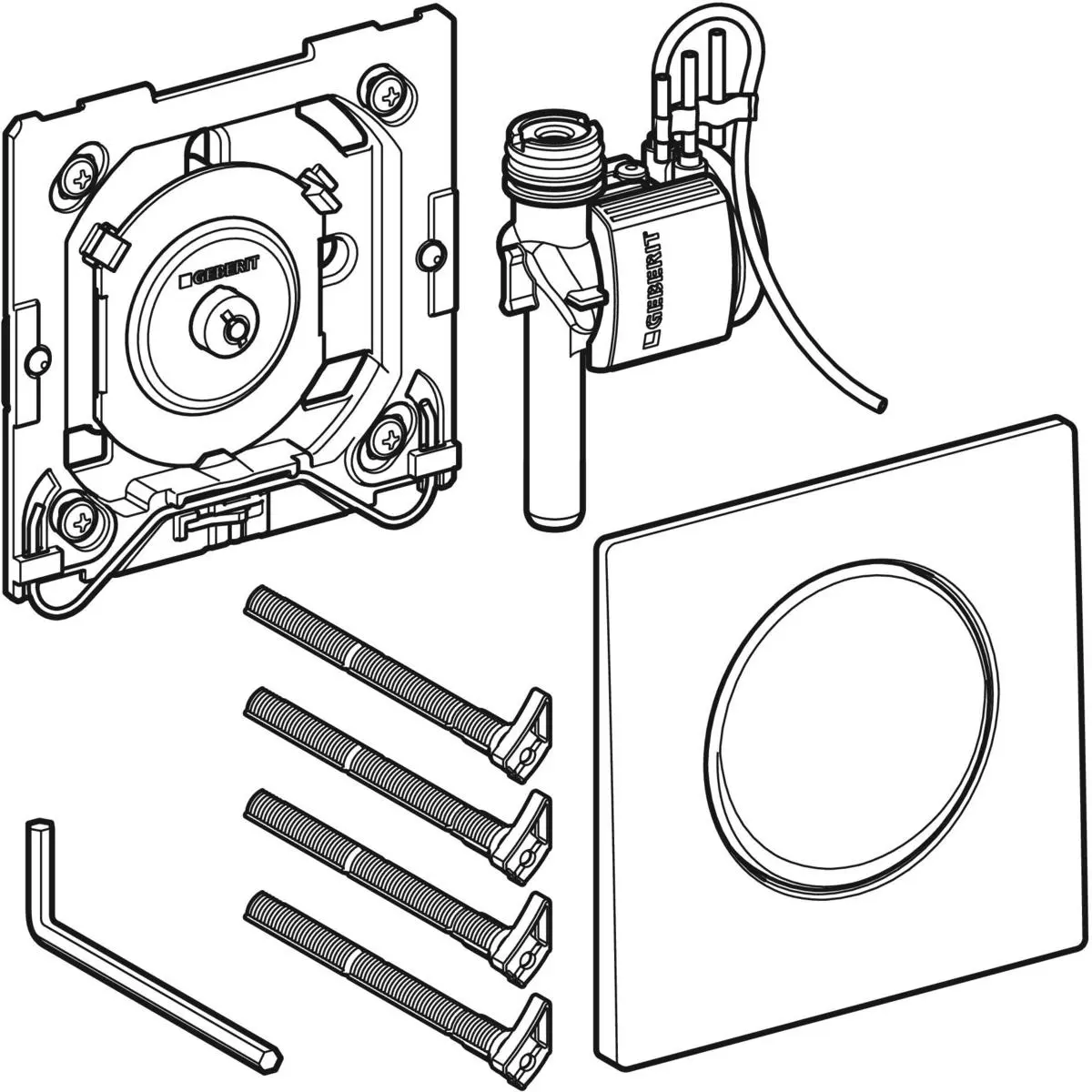

Leveringsomvang

• Bedieningsknop Mambo
• Pneumatische spoelactivering, voorgemonteerd op bevestigingsframe
• Pneumatisch ventiel
• Bevestigingsmateriaal
