Schell Linus – Douchepaneel Met Thermostaat DP-C-T, CVD-elektronica, Geanodiseerd Aluminium 008200899

Thermostatisch douchepaneel met CVD elektronica

• CVD-Touch elektronica
• Batterij-/netwerkvoeding
• Geschikt voor aansluiting op SWS, parameterinstelling via SSC
• Douchepaneel gemaakt van massief geëxtrudeerd aluminium profiel met hoogwaardig geanodiseerd oppervlak en geïntegreerde SCHELL douchegarnituren
• Type: LINUS D-C-T.
• Voor eenvoudige parameterinstelling en diagnose van de CVD-Touch elektronica biedt SCHELL de eSCHELL USB Adapter SSC en eSCHELL Software SSC aan
• met Comfort douchekop, 13°

Het draaibare frontpaneel maakt installatie en onderhoud gemakkelijk en is geschikt voor aansluiting aan de achterkant en wandaansluiting van bovenaf. Beslag met extra adapter voor elektromagnetische kraan voor thermische desinfectie.

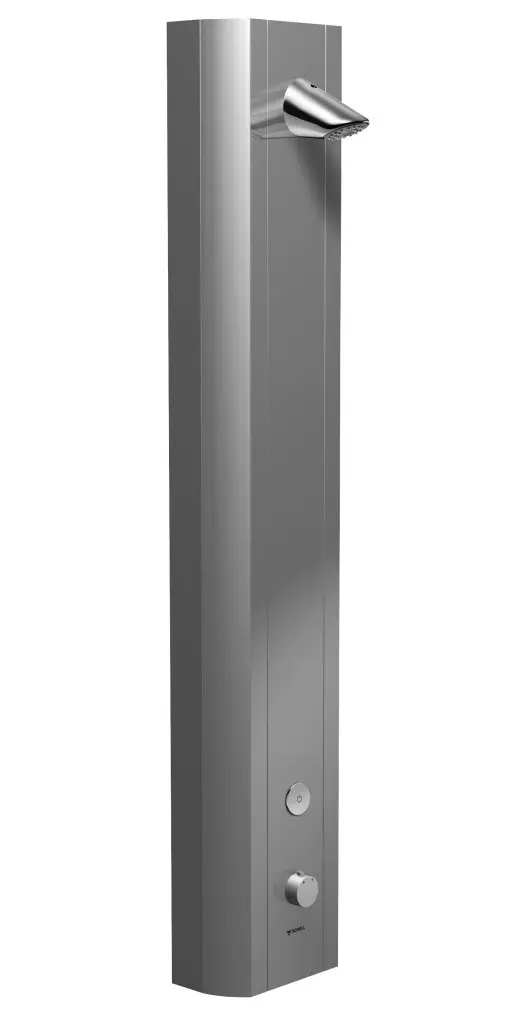

(Foto ter illustratie toont LINUS DP-C-T met COMFORT douchekop)

Leveringsomvang

• paneel met voorgemonteerde LINUS douchekraan met geïntegreerde 6V magneetafsluiter en thermostatisch element, inclusief leidingen tussen de kraan en de aansluiting op de douchekop
• waterdichte CVD-Touch elektronica, IP 65, met batterijstatusindicator
• thermostatisch patroon met veiligheidsvergrendeling in geval van koudwateruitval
• thermostaatknop met warmwaterstop op 38 °C
• vergrendelingsschijf voor maximale temperatuurbegrenzing (bescherming tegen verbranding)
• 2 terugslagkleppen (BP, DIN EN 1717: EB)
• douchekop: debiet max. 9 l/min (onafhankelijk van druk)
• bevestigingsmateriaal
• aansluitaccessoires

Technische informatie

• externe aansluiting: G 1/2, DN15
• stroomsnelheid: ≤15,0 l/min, bij een stromingsdruk van 3 bar
• stromingsdruk: 1-5 bar (stationair max. 8 bar)
• watertemperatuur max. 70°C (kortstondig gebruik)

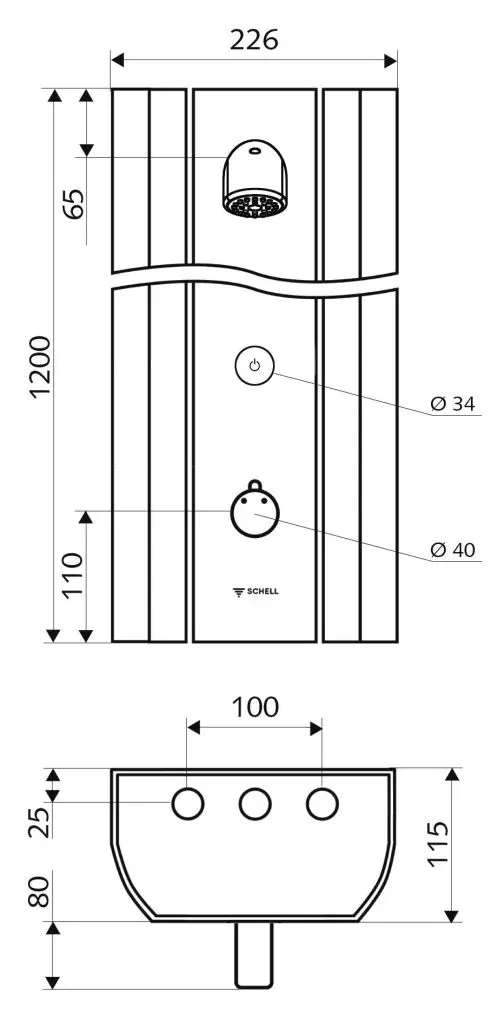

• Afmetingen: 1200x226x115 mm
• het paneel is klaar voor aansluiting op bestaande muuraansluitingen vanaf de achterkant en muuraansluitingen vanaf de bovenkant
• gebruiksklaar met universeel compartiment voor SCHELL batterijen of SCHELL CVD-Touch transformatoren

Parameters instellen via SSC

• arbeid (licht/middelzwaar/zwaar)
• handmatige programmering (aan/uit)
• instelling voor doorstroomtijd: 1-950 s
• stagnatiespoeling (uit/1-1000 s, elke 1-250 u sinds laatste spoeling/1-250 u)
• werking blokkeertijd (uit / 1-255 s, tijdslimiet 1-2000 min)

Parameters handmatig instellen

• instelling doorstroomtijd: 10-360 sec. in 10 programmafasen (fabrieksinstelling 20 sec.)
• optioneel stagnatiespoelingprogramma (20 s/24 u continu spoelen)
